LM系列反井鉆機主要型號有 ZFY0.9/90 (LM-90) ZFY1.2/120 (LM-120) ZFY1.4/200 (LM-200) ZFY1.8/250 (LM-250) ZFY1.4/280 (LM-280) ZFY1.4/300 (LM-300)
技術特征
ZFY系列反井鉆機采用全液壓驅動，機型新穎、結構緊湊、機械化程度高，運輸方便、操作簡單、能滿足在防爆要求的環(huán)境下作業(yè)，鉆機適應性強，可滿足礦山不同地質條件的施工要求可大幅度提高建井速度，且施工安全、成孔質量高，施工成本低的特點。
ZFY系列反井鉆機的應用在我國已有40多年的歷史，是改變我國煤礦暗井施工采用吊罐與人工施工的落后技術而研究設計的一種高效鉆井設備。用戶可根據自身設計暗井的深度和擴孔直徑來選用不同型號的反井鉆機。目前已被廣泛應用在冶金礦山、水利水電、煤礦工程、隧道通風等領域。使用反井鉆機，這是建井工藝的一場革命。
主要用途
LM系列反井鉆機是為改變我國煤礦暗井施工廣為采用的吊罐與人工施工的落后技術 而研究設計的一種高效鉆井設備，用戶可根據鉆孔直徑和深度選用。反井鉆機不僅能鉆 a 煤礦井下煤倉通風井、各種暗井、付井外，選被廣泛應用于冶金、化工等礦山在巖層中鉆、 擴作用。

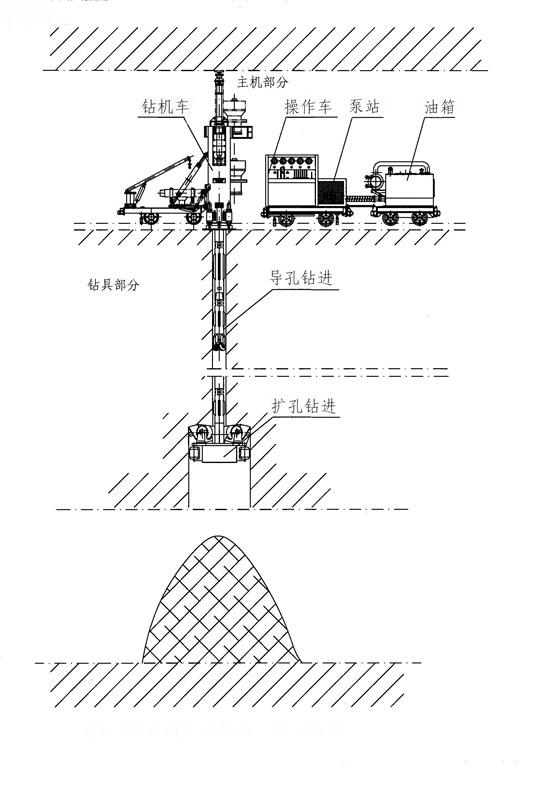

ZFY系列反井鉆機工作示意圖
ZFY系列反井鉆機主要技術參數
鉆機型號 | ZFY0.9/90 (LM-90) | ZFY1.2/120 (LM-120) | ZFY1.4/200 (LM-200) | ZFY1.8/250 (LM-250) | ZFY1.4/280 (LM-280) | ZFY1.4/300 (LM-300) |
基本參數 | ||||||
| 導孔直徑(mm) | 190 | 244 | 216 | 244 | 250 | 250 |
| 擴孔直徑(m) | 0.9 | 1.2 | 1.4 | 1.8 | 1.4 | 1.4 |
| 鉆孔深度(m) | 90 | 120 | 200 | 250 | 280 | 300 |
| 出軸轉速(rpm) | 5-33 | 5-33 | 5-33 | 5-33 | 5-36 | 5-36 |
| 導孔額定扭矩(KN.m) | 7 | 15 | 20 | 17 | 36 | |
| 擴孔最大扭矩(KN.m) | 15 | 30 | 40 | 52 | 70 | |
| 鉆頭許用最大推力(KN) | 150 | 250 | 350 | 700 | 550 | 550 |
| 擴孔最大拉力(KN) | 380 | 500 | 850 | 1250 | 1250 | 1300 |
| 鉆孔傾角（°） | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° |
| 主機重量（t）包括搬運車 | 4.5 | 6.0 | 8.3 | 8.5 | 12 | 10 |
| 主機運輸尺寸(mm) (長×寬×高) | 1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 2670×1380×1560 | 3000×1410×1740 | 3000×1410×1740 |
| 主機工作尺寸(mm) (長×寬×高) | 2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3350×1650×3940 | 3280×1810×3488 | 3280×1810×3488 |
| 鉆桿有效長度(mm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 鉆孔偏斜率(%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 電機功率(KW) | 52.7 | 66 | 86 | 86 | 86 | 129.6 |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
| 適應巖性 | 巖石單向抗壓強度<140Mpa | |||||
| 鉆機型號 基本參數 | ZFY1.2/30 /150 （AT1200） | ZFY1.4/40 /200 （AT1400） | ZFY1.5/35 /250 (AT1500) | ZFY1.8/40 /250 （AT1800） | ZFY2.0/50 /200 （AT2000） | ZFY2.5/105 /200 （AT2500） | ZFY3.0/120 /200 (AT3000) | ZFY3.5/150 /400 (AT3500) |
| 導孔直徑 (mm) | 244 | 216 | 250 | 250 | 250 | 270 | 270 | 311 |
| 擴孔直徑 (m) | 1.2 | 1.4 | 1.5 | 1.8 | 2.0 | 2.5 | 3.0 | 3.5 |
| 鉆孔深度 (m) | 150 | 200 | 200250 | 250 | 250 | 200 | 200 | 400 |
| 出軸轉速 (rpm) | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-21 |
| 額定扭矩 （KN·m） | 15 | 20 | 18 | 25 | 25 | 42 | 60 | 75 |
| 最大扭矩 （KN·m） | 30 | 40 | 35 | 40 | 50 | 105 | 120 | 150 |
| 最大推力 （kN） | 350 | 350 | 700 | 700 | 700 | 15000 | 15020 | 2000 |
| 擴孔最大拉力 （kN） | 850 | 850 | 1250 | 1250 | 1250 | 2500 | 2500 | 3000 |
| 鉆孔傾角 （°） | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 |
| 主機重量 （t） | 6 | 7.2 | 7.5 | 7.5 | 8 | 10.5 | 11.5 | 12.5 |
| 主機運搬尺寸 （長寬高） （ mm） | 2290*1110 *1430 | 2950*1370* 1700 | 2670*1380* 1560 | 2670*1380 *1560 | 2700*1400 *1600 | 3000*1450* 1650 | 3000*1480 *1650 | 3000*1750* 1750 |
| 主機工作尺寸 (長寬高) （mm） | 2977*1422 *3277 | 3230*1770* 3448 | 3350*1650* 3940 | 3350*1650 *3448 | 3350*1650 *3980 | 3350*1720 *3950 | 3350*1750 *4000 | 4850*1900* 5250 |
| 鉆桿直徑* 有效長度 （mm） | φ176*1000 φ182*1000 | φ182*1000 | φ200*1000 | φ200*1000 | φ200*1000 | φ200*1000 φ230*1000 | φ230*1000 | φ254*1000 |
| 鉆孔偏斜率 （%） | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 電機功率 （kW） | 68 | 86 | 86 | 86 | 93.5 | 128.5 | 168.5 | 168.5 |
| 驅動方式 | 全液壓驅動 | |||||||
| 適應巖性 | 巖石單向抗壓強度≤1600MPa | |||||||
